壓敏膠pressure sensitive adhesive

壓敏膠粘劑，是一類具有對壓力有敏感性的膠粘劑，主要用于制備壓敏膠帶。一般壓敏膠的剝離力有（膠粘帶與被粘表面加壓粘貼后所表現(xiàn)的剝離力）<膠粘劑的內(nèi)聚力（壓敏膠分子之間的作用力）<膠粘劑的粘基力（膠粘劑與基材之間的附著力）。這樣的壓敏膠粘劑在使用過程中才不會有脫膠等現(xiàn)象的發(fā)生。

初粘性的定義是壓敏膠粘劑在非常輕的壓力下粘在物體表面的性質(zhì)。初粘性由膠粘劑快速潤濕其接觸表面的能力確定。

全世界用來評價熱熔壓敏膠初粘性的方法有四種。這四種方法是環(huán)形初粘力、探針初粘力、滾球初粘性和快粘力。盡管同一種壓敏膠使用這些方法得到的數(shù)值并不相同，但還是能夠區(qū)分不同壓敏膠的相對粘接性能。下面就列出了各種試驗方法的說明。

全世界初粘性的標(biāo)準(zhǔn)試驗方法

環(huán)形初粘力在近年來已成為最可靠的試驗方法，因為這種方法可以得到重復(fù)和一致的數(shù)據(jù)?，F(xiàn)在，大部分膠帶和標(biāo)簽生產(chǎn)商在他們公開的產(chǎn)品資料中只報告環(huán)形初粘力的數(shù)據(jù)。市面上已經(jīng)能找到微處理器控制的環(huán)形初粘力試驗機(jī)。

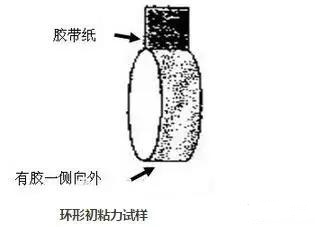

環(huán)形初粘力試樣

環(huán)形初粘力的試驗程序如下：

1. 將壓敏膠帶樣品繞成標(biāo)準(zhǔn)環(huán)形。

2. 使得到的環(huán)形膠帶的有膠的一側(cè)向外與標(biāo)準(zhǔn)試驗鋼板接觸，以設(shè)定的速度向回拉。

3. 電子測力傳感器或測力計測量初粘力，取五次的平均值。

探針初粘力在以前非常常用，因為探針初粘力試驗的動作與指觸初粘力試驗非常相似?，F(xiàn)在，只有很少的生產(chǎn)商和終端用戶仍然采用這種試驗方法。這是因為，由于接觸面積太小，這種方法得到的試驗數(shù)據(jù)偏差太大。探針尖端的直徑只有5.0mm。

探針初粘力試驗機(jī)測定的初粘性能對涂布量、涂層表面的平滑性和樣品制備方法過于敏感。

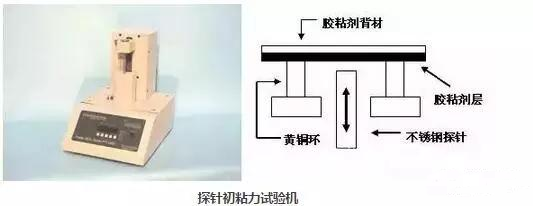

探針初粘力試驗機(jī)

探針初粘力的試驗程序如下：

1.使標(biāo)準(zhǔn)面積的金屬探針以100克的載荷與膠粘劑接觸1秒鐘。

2.測量探針脫離膠粘劑的力，取五次的平均值。

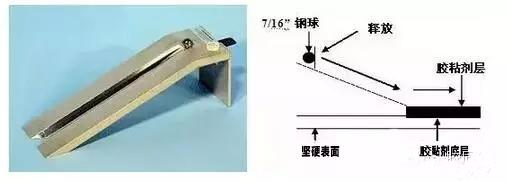

滾球初粘試驗非常簡單和便宜，但是試驗結(jié)果與其他初粘性試驗沒有可比性。非常粘的膠粘劑并不一定得到很好的滾球初粘性，反之亦然。實際應(yīng)用中，滾球初粘性對生產(chǎn)現(xiàn)場的在線QC檢測來說是一種非常好的試驗方法。通過這種簡單的方法，很容易在涂布后馬上就能測出幅面上涂布的一致性。

滾球初粘性的試驗程序如下：

1.操縱控制機(jī)構(gòu)，使鋼球從斜槽滾下。

2.測量斜槽末端到球中心的距離；取五次的平均值。

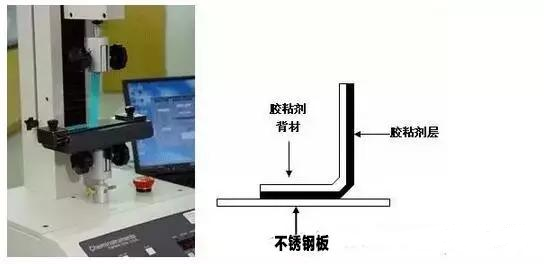

快粘力可在配有活動滑板的大部分拉伸試驗機(jī)上進(jìn)行，其中的活動滑板提供90°的剝離角度?？煺沉υ囼灪?/span>90°剝離試驗的差別就是在試驗前沒有在快粘力試樣上施加壓力（例如剝離試驗需要2公斤的壓力）。盡管這種試驗方法有點繁瑣，需要另外的附件，但是這種方法的試驗結(jié)果較為一致，并且可以與90°剝離試驗測定的結(jié)果進(jìn)行對比：

90°快粘力的試驗程序如下：

1.將膠帶試樣貼合在不銹鋼板上，整個過程試樣上除了其本身重量外未被施加任何壓力。

2.以12’’/min的速度將膠帶以90°的角度剝離，取三次測量的平均值。

指觸初粘性在實際的評價中也常用到，這種方法不需要任何設(shè)備。很多人相信指觸初粘性比上述其他試驗更加現(xiàn)實。實際上，指觸初粘性不僅過于主觀，也非常不科學(xué)。除了與皮膚接觸的壓敏膠外，沒有壓敏膠是貼在人體皮膚上的。很多變量（如皮膚粗糙度、溫度、油脂和汗跡等）都會對指觸初粘性的手感造成顯著影響。在膠粘劑用戶選擇適合的壓敏膠時，指觸初粘性可能對他們造成誤導(dǎo)。
